1. 产品名称

步入式复合盐雾试验室

2. 产品型号

CZ-27000D

3. 试样限制

本试验设备禁止：

易燃、爆炸、易挥发性物质试样的试验或储存

腐蚀性物质试样的试验或储存

生物试样的试验或储存

强电磁发射源试样的试验或储存

放射性物质试样的试验及储存

剧毒物质试样的试验及储存

试验或储存过程中可能产生剧毒物质的试样的试验及储存

4. 容积、尺寸和重量

4.1. 标称内容积

27m³

注：不含顶部斜顶容积

4.2. 内箱尺寸（mm）

3000×3000×3000  W×H×D

注：不含顶部斜顶高度；顶部斜顶夹角110°斜顶高度670mm

4.3. 外箱尺寸（mm）

约3400×4450×4600  W×H×D

4.4. 盐水箱尺寸（mm）

Ф1000*H1050

4.5. 设备净重

约3600kg

4.6. 设备承重

≥1000kg均匀分布

5. 供电条件

5.1. 电源

AC(380±10)V    (50±0.5)Hz   三相五线

5.2. 供电模式

保护地线接地电阻小于4Ω；TN-S方式供电或TT方式供电

要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用

5.3. 电源容量

最大功率：76.5KW

最大电流: 91A（建议开关容量不小于：120A，设备配置电源连接线3米1条）

6. 性能

6.1. 校准环境条件

环境温度为+25℃、相对湿度≦85%RH、试验箱内无试样条件下

6.2. 试验室温度范围

10～70℃

6.3. 饱和桶温度范围

RT+5℃～70℃

6.4. 喷雾方式

连续喷雾、间隙喷雾、程序喷雾可自由设定

6.5. 湿度范围

盐雾试验周期≥95%RH

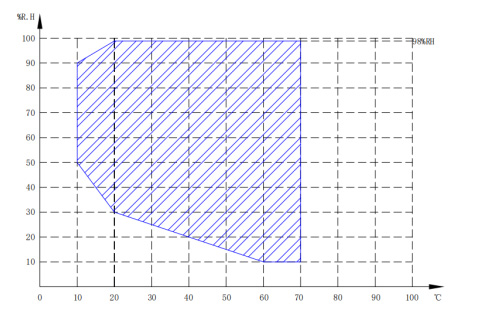

湿热试验周期：10% R.H.～98%R.H 如图

6.6. IEC60068-2-30:2005交变湿热试验条件

6.7. 交变盐雾试验条件

在35℃环境温度，47℃饱和桶温度，5%盐水浓度喷雾测试时间1min～999h可任意设置，然后在湿热试验40℃±2℃的温度，相对湿度93%RH±2%RH,测试时间1min～999h可任意设置；循环1～999次可任意设置。接着在温度23℃±2℃相对湿度50%RH±5%RH的标准环境条件下静置 1min～999h可任意设置。

6.8. 盐雾、干燥交变试验

在35℃环境温度，47℃饱和桶温度，5%盐水浓度，喷雾测试时间1min～999h可任意设置，然后切换到15～30℃的温度，相对湿度小于50%RH,干燥测试时间1min～999h可任意设置；

6.9. 控制精度

温度分辨率：0.01℃

湿度分辨率：0.1%R.H

温度均匀度：≤2.0℃

温度偏差：±2.0℃

湿度偏差：≥75%RH时 ≤+2-3%R.H；湿度偏差：＜75%RH时 ≤±5%R.H；

温度波动度：±0.5℃

湿度波动度：±2%R.H

注：温度均匀度及偏差在环境温度为+25℃，相对湿度≤85％R.H、无试样条件下测得的数值。

6.10. 升降温速率

＞2℃/min(全程平均空载条件下)

6.11. 盐水喷雾量

1.0～2.0 m1/80cm锛?178;/h （至少收集16小时取平均值）

6.12. 酸碱值PH

中性6.5～7.2 ，酸性3.1～3.3

6.13. 盐水浓度

5%或用户规定值

6.14. 噪音

小于75db(A) (离箱体1m离地面1.2米处处测量）

6.15. 满足试验方法

GB/T 2423.17/IEC 60068-2-11:1981 电工电子产品基本环境试验规程试验Ka：盐雾试验方法

GB/T 2423.18-2012/IEC 60068-2-52：1996电工电子产品基本规程试验》Kb:盐雾交变(氯化钠溶液)》

GB/T 10125-2012/ISO9227-2006    《人造气氛腐蚀试验 盐雾试验》

GB/T 31467.3-2015 电动汽车用锂离子动力蓄电池包和系统 第3部分:安全性要求与测试方法:盐雾试验;

GB/T2423.4/ IEC60068-2-30:2005交变湿热试验条件

GB/T 2423.2-2008 试验B：高温试验方法;

GB/T 2423.3-2006 试验Ca：恒定湿热试验;
